Chapitre 6. La puissance électrique
Chapitre 6. La puissance électrique
I. Que signifie la valeur exprimée en Watt sur les appareils électriques ?
Activité 1. Puissances quotidiennes
AFE1 puissances quotidiennes.pdf
Document Adobe Acrobat 310.2 KB
AFE1 puissances quotidiennes correction.
Document Adobe Acrobat 107.9 KB
A RETENIR :
L’unité d’une puissance électrique notée P, dans le système international, est le Watt (W).
La puissance nominale correspond à la puissance consommée par un appareil électrique lorsque la tension à ses bornes est nominale (tension optimale d’utilisation).
II. Quelle relation existe-t-il entre la puissance et la tension ?
Rappels : comment mesurer une intensité et une tension ?
Pour utiliser correctement l’ampèremètre, il faut :
Choisir le calibre 10 A ;
Le brancher de manière à ce que le courant Arrive par la borne A et sorte par la borne COM (à relier à la borne – de la pile) ;
Ainsi, la valeur donnée par l’ampèremètre sera positive.
Pour utiliser correctement le voltmètre, il faut :
Choisir le calibre 20 V.
Le brancher en dérivation aux bornes du dipôle de manière à ce que la borne V soit du côté où le courant arrive dans le dipôle et la borne COM soit du côté où le courant sort du dipôle.
Ainsi, la valeur donnée par le voltmètre sera positive.
Activité 2. Evaluation expérimentale
A RETENIR :
Pour un dipôle ohmique, la puissance électrique P, la tension électrique U et l’intensité électrique I sont liés par la relation : P = U x I
Ou encore : U = P / I
Ou aussi : I = P / U
Pour s'entraîner
Quelques exercices :
exercice chap6
correction exercice chap6

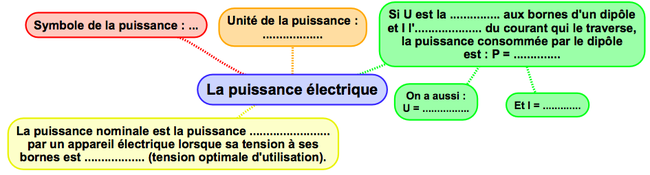

La carte mentale à compléter :
carte mentale chapitre 6
Le quizz pour tester les connaissances.
Pour en faire un peu plus :
les appareils ménagers :
QCM :
