Chapitre 6 : La résistance
Chapitre 6 : La résistance
I. Qu'est-ce qu'une résistance ?
Activité 1. Comment modifier un niveau sonore ?
AFE1 résistance et niveau sonore
AFE1 résistance et niveau sonore correction
A RETENIR :
L’introduction d’une résistance dans un circuit en série provoque une diminution de l’intensité du courant.
Plus la résistance d’un dipôle est grande, plus l’intensité du courant qui le parcourt est faible.
On note la résistance électrique R. L’unité de la résistance est l’Ohm (Ω).
Voici le symbole de la résistance :
On mesure la valeur de la résistance d’un dipôle grâce à un ohmmètre. Il se branche en dérivation aux bornes du dipôle dont on souhaite mesurer la résistance. Attention : ce branchement doit se faire en dehors de tout circuit !
Comment utiliser un ohmmètre pour mesurer une résistance électrique ?
II. A quelle loi obéit une résistance dans un circuit ?
Activité 2. Etude d'une résistance dans un circuit
AFE2 loi Ohm
AFE2 étude résistance correction
Quelques conseils pour construire un graphique :
A RETENIR :
La tension U aux bornes d’une résistance et l’intensité du courant I qui la traverse sont proportionnelles, c’est-à-dire que le quotient U/I est constant et égal à la valeur de la résistance.
La loi d’Ohm est la suivante : U = R x I
Où U s’exprime en Volt, I en Ampère et R en Ohm.
On peut écrire aussi que R = U/I et que I = U/R
Un générateur fournit de l’énergie électrique à la résistance qui la convertit en énergie thermique et la transfère à l’extérieur sous forme de chaleur (transfert thermique). C'est ce que l'on appelle l'effet Joule.
Application :
le dégivrage arrière d'une voiture est en panne. On souhaite le réparer. Pour cela, on lit sur le livret de la voiture « Résistance de dégivrage 12V-10A ».
1- Déterminer la valeur de cette résistance.
2- Vérifier sa réponse à l'aide de la correction ci-dessous :
application correction
EXERCICES :
exercices chap6
exercices chap6 correction

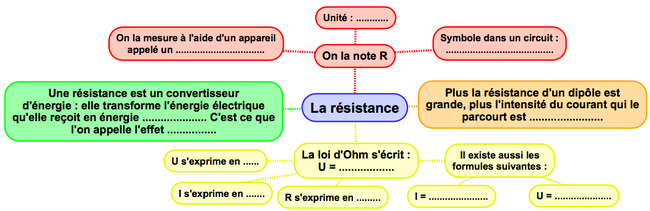

CARTE MENTALE :
carte mentale chapitre 6
