Chapitre 4 : L'intensité

I. Comment mesurer l'intensité d'un courant électrique ?

A RETENIR :

L’intensité (grandeur) du courant électrique s’exprime en Ampère (unité) (noté A). On utilise fréquemment le milliampère (mA).

On sait que :

- 1 A = 1000 mA

- 1 mA = 0,001 A.

On note l’intensité I.

Exemple: I = 10 mA.

Comment utiliser un ampèremètre pour mesurer un courant électrique ?

Pour utiliser correctement l’ampèremètre, il faut :

- Choisir le calibre 10 A ;

- Le brancher de manière à ce que le courant Arrive par la borne A et sorte par la borne COM (à relier à la borne – de la pile) ;

Ainsi, la valeur donnée par l’ampèremètre sera positive.

A RETENIR :

L’intensité du courant électrique se mesure avec un ampèremètre.

L’ampèremètre se branche en série dans un circuit.

On utilise les bornes A et COM et le calibre 10A.

Le symbole normalisé de l’ampèremètre est le suivant :

Activité 1. Première utilisation de l'ampèremètre

 AFE1 première utilisation ampèremètre

 AFE1 première utilisation ampèremètre

II. Que peut-on dire de l'intensité dans un circuit en série ?

Activité 2. La guirlande

 AFE2 guirlande

 AFE2 guirlande correction

A RETENIR :

Dans un montage en série, l’intensité est la même en tout point du circuit. C’est la loi de l’unicité de l’intensité.

L’intensité du courant dans un circuit série est indépendante de l’ordre des dipôles.

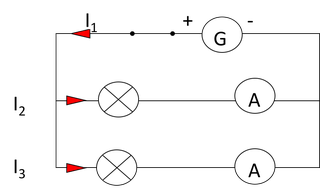

III. Que peut-on dire de l'intensité dans un circuit en dérivation ?

Activité 3. Les dangers d'une multiprise

 AFE3 découverte additivité multiprise

 AFE3 découverte additivité multiprise

EXERCICES :

 exercices chap4

 exercices chap4 correction

CARTE MENTALE :

 La carte mentale en format pdf

EVALUATION BLANCHE :
Pour s'entraîner, faire l'évaluation blanche et s'évaluer à l'aide de la correction :

 EB3 chap4

 EB3 chap4 - correction
